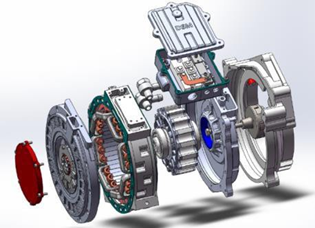

达思灵采用无永磁半导体励磁直流发电机技术(系列发明专利),使得直流发电机(转子无永磁、不怕热)的转子可以与内燃机飞轮直接耦合(或直接以转子做飞轮),整机轴向尺寸小,结构紧凑。 无永磁半导体励磁直流发电机不需要IGBT逆变控制(仅用二极管整流),控制器体积小、效率高(无IGBT高频开关损耗,无需水冷),系统采用三合一(发电机+发电机控制器GCU+增程器控制器RCU)集成开发,系统效率>94%, 系统整体体积小重量轻,可靠性高。由于无高频IGBT斩波影响,在高压(>600Vdc)发电时轴电压低,大大降低轴承电气腐蚀影响。

       无永磁半导体励磁直流电机技术是一种新型电机技术,主要包括新型结构的定子和转子、通过定子进行电励磁。其新型电磁场分布结构与原理允许利用励磁绕组控制磁场强度增、减进行驱动或发电控制。


图片.png 在控制直流发电机时,发电控制器仅需要低频、小功率的励磁控制即可简单而精确调节发电电流和发电电压。低频小功率直流发电系统控制器抗干扰能力强、可靠性高,整套发电系统具有效率高、抗干扰、安全可靠等特点。

    1)无永磁半导体励磁直流发电机技术特点总结如下:

     a. 成本经济:整机采用普通硅钢片材料和小功率低频控制器,控制器通用设计。

                                               b. 可靠性高:电机无传感器,转子仅为冲片组成(无绕组);小功率 IGBT 控制元件数量少且控制电路简单。image.png
      c.
电磁兼容特性好:低频(1Khz)小功率(300W),控制器基本无辐射。

      d. 适应恶劣环境应用:电机冷却水入口温度高(<65 °),控制器与发电机一体化集成,无须单独水冷。

      e. 系统平均发电效率高:> 94%系统效率(发电机+控制器)。


image.png            image.pngimage.png
      无永磁半导体励磁直流电机技术及相关发明专利登记号为:ZL200710025140.4,ZL99114250.0,2013RS101822,ZL201320437493.6,其中电机技术获得多项国际国内技术发明奖项,包括国家技术发明二等奖和日内瓦国际发明金奖等。
